STEM200系列光纖紅外測溫儀

一、產品概述

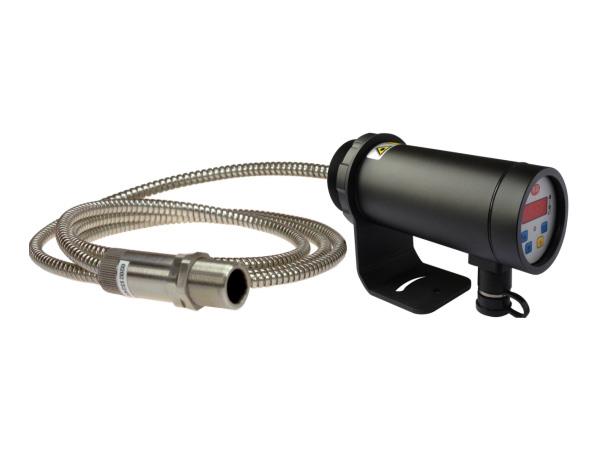

STEM200系列光纖紅外測溫儀是一種結合紅外測溫技術和光纖傳感技術，實現高精度、高重復性、快速響應、非接觸測量的新型測溫儀器。適用于各種極端環境條件下的測溫現場。它由小型、固定焦距的精密光學探頭、具有柔性不銹鋼保護套的進口傳光光纜、以及嵌入微型計算機的主控模塊和對外輸出信號的傳輸電纜等組成。

STEM200系列光纖紅外測溫儀的測溫范圍為300℃～3000℃（分段實現），工作在環溫-10℃～+60℃時可保證高精度，電子模塊可安裝水冷系統（選件）使儀器工作環境溫度高達150℃。固定焦距的精密光學探頭包括不銹鋼圓柱形外殼和透鏡，其可承受的環境溫度高達200℃，光學探頭可安裝空氣吹掃器以防止透鏡被污染。柔性光纜由不銹鋼金屬套所保護，可使光纜較小的半徑彎曲以便其穿過狹小的空間，對無法直接觀察的目標（容器或管道內壁處）進行溫度測量。

STEM200系列光纖紅外測溫儀可對外輸出4～20mA模擬信號、RS485數字信號、可編程繼電器信號，用于對工業現場其他設備的控制。

激光瞄準光纖紅外測溫儀內置同軸激光瞄準，在使用中激光可打開，也可關閉，有利于用戶直觀精準的測量目標溫度。

二、儀器特點：

1.通過光纖傳輸紅外能量，使光學探頭與電子模塊電隔離，使電子元件受環境影響降至最小，有效的提高產品抗電磁干擾能力，特別適合在中高頻感應加熱設備等強電磁場環境下使用，性能穩定可靠

2.先進的信號處理技術，測量精度高，重復測量穩定

3.響應速度快，達毫秒量級，可測量快速移動物體的表面溫度

4.最大值、平均值、瞬時值、環境溫度顯示

5.上下限報警溫度值設置，超限報警

6.多種輸出信號：模擬4mA～20mA、數字RS485、繼電器輸出。可與各類控制儀表、記錄儀、計算機測控系統連接

7.光學探頭耐溫高達200℃，可安裝在環境溫度較高的場合

8.光學探頭尺寸小，可安裝在其它紅外測溫儀無法安裝的場合

9.具有多種光學探頭和探測器，適用于不同的應用現場，為用戶提供多種組合方式

10.非接觸測溫極大的提高了儀器使用壽命，遠超高溫?zé)犭娕?/span>

三、技術指標

（一）測溫參數

測溫范圍：300℃～3000℃ 分段，具體參見每種型號的測溫范圍

測量精度：FS  0.5％℃

重復精度：1C

溫度分辨率：顯示溫度分辨率       1C

RS485輸出溫度分辨率  1C

4~20mA輸出溫度分辨率 1C

顯示方式：四位LED顯示界面

響應時間：小于100ms

發射率（單色）：0.10－1.00數字可調，步長0.01

坡度（雙色）：0.850-1.150數字可調，步長0.001

測溫方式：最大值（MAX）、平均值（AVG）、瞬時值（TSTEM）

測量功能：激光瞄準打開或關閉、上/下限溫度值報警設置、超限報警

（二）光學參數

瞄準方式：同軸激光瞄準或外接激光瞄準

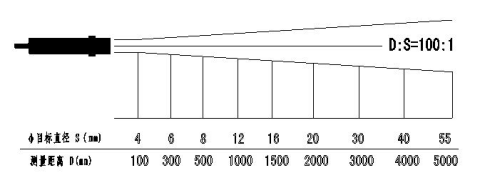

距離系數：

                                                                                   光學探頭

（三）電氣參數

電    源:24VDC，(±20%)，500mA

功    耗: 標準型和通訊型最大50mA

帶激光瞄準最大200mA

帶繼電器輸出最大100mA

輸出方式：4～20mA模擬輸出，最大回路阻抗500。

RS485數字輸出，波特率：9600bps，數據格式：1位起始位、8位數據位、無奇偶校驗、1位停止位；若需要485通訊協議及調試軟件，請來電咨詢、索取029-83213665

繼電器輸出，兩組輸出30V/ 2A，響應時間小于3ms 。

（四）環境及物理參數

光纖長度：標準配置1.5米，可選3米、5米。

環境溫度：光學探頭：0℃～+200℃

主控模塊：-10℃～+60℃，帶水冷選件可達-10℃～+150℃

環境濕度：< 90%RH

存儲溫度：-30℃～+85℃

重量：主控模塊：320g

      1型光學探頭：120g

      2型光學探頭：140g
